Ультразвуковой расходомер РУС-1

Ультразвуковой расходомер РУС-1

•  отличается расширенными функциональными возможностями: встроенным архивом, возможностью работы с двумя парами датчиков на одном трубопроводе. Может использоваться как самостоятельный прибор для измерения расхода, например, на магистральных трубопроводах хозпитьевой воды или в составе теплосчетчиков для определения количества потребленного тепла на теплосетевых магистралях.
•   Выходные сигналы: импульсный (вес импульса задается пользователем), RS232/485, USB, поддерживается протокол ModBUS RTU; опционально токовый выход 4-20 (0-5) мА. Токовый вход 4-20 мА для подключения датчиков давления.

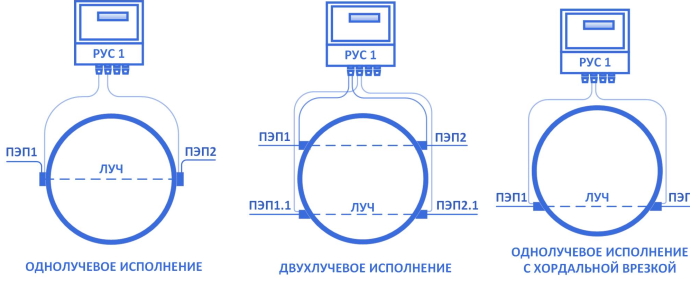

•   Ультразвуковой расходомер РУС-1 производит измерение объемного расхода на 1-ом или 2-ух трубопроводах, производится в раздельном исполнении: электронный блок может быть установлен в помещении оператора на расстоянии 200 метров от первичного преобразователя (УПР).
•   Максимальный диаметр трубопровода - 1800 мм. Прибор поставляется вместе с УПР (отрезком трубы с установленными датчиками) или в "беструбном" варианте (электронный блок с датчиками) для самостоятельной врезки в существующий трубопровод. При этом необходимо использовать соответствующие приспособления- монтажные комплекты типа ПР, которые также поставляются нашим предприятием.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РУС-1

вывод информации:

• частотно-импульсный: 0-1000 Гц; RS232/485; USB; по заказу токовый выход: 0-5 или 4-20 mА;
• на индикатор: мгновенный расход (м3/ч), накопленный объем (м3), общее время работы (ч), программируемые параметры;

входной сигнал:

• токовый 4-20 mA для подключения преобразователя давления (данные заносятся в архив прибора).

Комплектация:

• электронный блок;
• ультразвуковой первичный преобразователь (УПР) в виде патрубка с датчиками ПЭП;
• ответные фланцы с крепежом ( по заказу);
• кабель связи РК 50-2-11 от датчиков ПЭП к электронному блоку ( по заказу).
