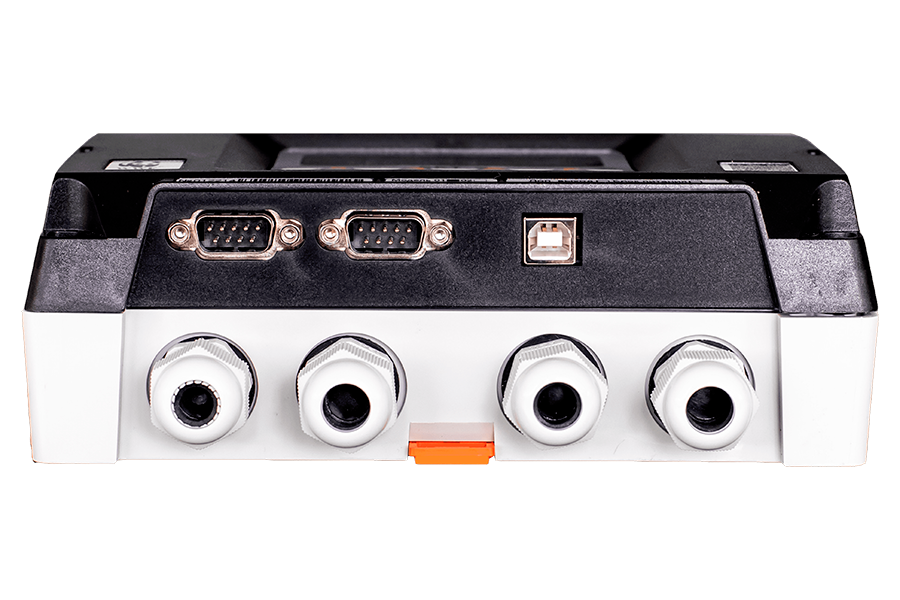

Теплосчетчики ТСК-ТК могут быть применены на объектах теплоэнергетического, промышленного и коммунально-бытового комплекса в составе узлов учета, информационно-измерительных систем и измерительных комплексов. Обеспечивают представление текущих, часовых, суточных, месячных и нарастающим итогом показаний на встроенное табло и посредством интерфейсов RS232, USB и RS485 (опция по заказу) на внешнее устройство следующих величин:
- текущее время и дата;
- время работы и остановки счета количества теплоносителя и тепловой энергии;
- тепловая энергия и мощность;
- масса и объем теплоносителя;
- объемный и массовый расход теплоносителя;
- температура и разность температур теплоносителя;
- избыточное давление теплоносителя;
- температура холодной воды и воздуха.
-
технические характеристики
Температурный диапазон окружающей среды °C от +10 до +50 Относительная влажность, % 95 Атмосферное давление , кПа. от 84 до 106,7 Преобразователей расхода с импульсным выходом от 1 до 6 Термопреобразователей сопротивления (термометров) и их комплектов с НСХ 100М, 100П, Pt100, 500П, Pt500 по ГОСТ 6651-2009 (от 1 до 6) Преобразователей избыточного давления от 0 до 6 -
Схема узла учета на базе расходомера РУС-1МСоставной теплосчетчик ТСК ТК сертифицирован ООО «ИВТрейд» совместно с тепловычислителями ВКТ 9 и расходомерами различных типов, в том числе и ультразвуковыми расходомерами марки РУС-1.
Составные теплосчетчики ТСК ТК можно устанавливать как на «закрытые» системы отопления небольшого потребителя, так и на «открытые» системы тепло-водопотребления вплоть до источников тепловой энергии.
На схеме изображен вариант использования теплосчетчика ТСК ТК с четырехканальным ультразвуковым расходомером РУС-1М. В этом случае ультразвуковой расходомер РУС-1М определяет величину мгновенного расхода по каждому из четырех трубопроводов, тепловычислитель ВКТ 7-04 производит вычисление отданной (полученной) тепловой энергии по контурам отопления и ГВС, регистрацию давления в трубопроводах. Оба прибора имеют встроенные архиваторы для почасовой записи регистрируемых значений.
Как и для всех моделей ультразвуковой расходомеров серии РУС-1 расходомер РУС-1М может быть поставлен как вместе с измерительным участком (УПР, с установленными датчиками ПЭП), так и в «беструбном» варианте. В последнем случае комплект ультразвукового расходомера состоит из электронного блока, датчиков ПЭП, держателей к ним. Монтаж, наладку и настройку приборов в этом случае производит потребитель на объекте. Для монтажа датчиков ПЭП на действующий трубопровод и проведения измерений ООО «НПО «Наука» поставляет монтажные приспособления типа ПР (ПР1…. ПР5).
При настройке ультразвукового расходомера, независимо от комплекта поставки в РУС-1М можно настроить:
- включение, выключение учета реверсивного потока;
- изменение веса импульса выходного сигнала;
- дату формирования архивного отчета за месяц;
- пароль доступа к режиму программирования.

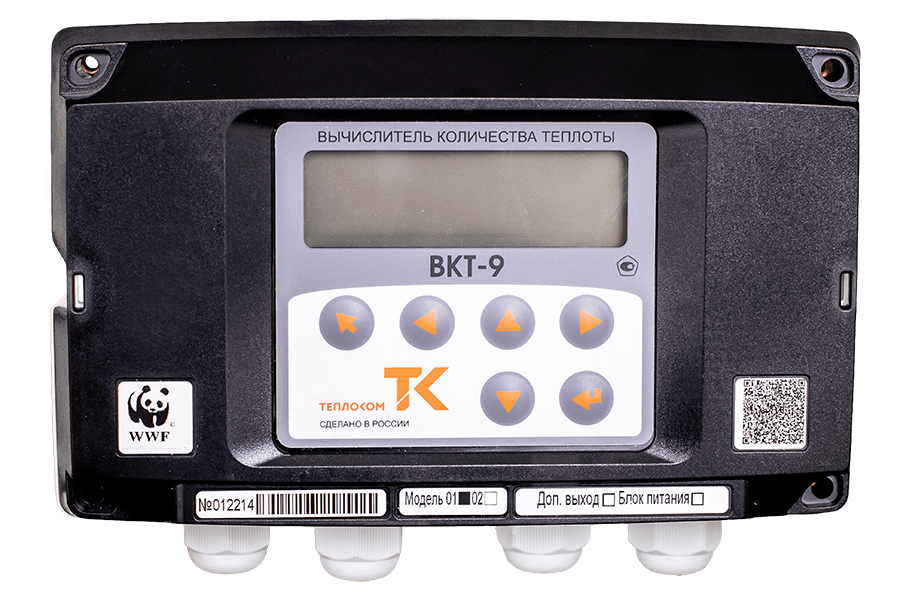

Настройка тепловычислителя ВКТ производится согласно инструкции по эксплуатации, которую можно скачать здесь. Отличительная особенность ВКТ9 в простоте настройки. Готовые схемы теплоснабжения пронумерованы, в режиме программирования достаточно ввести номер соответствующей схемы.
Для дистанционной передачи данных можно использовать кабельные, радио, GSM, GPRS линии связи. В составном теплосчетчике ТСК ТК 9 удобнее всего передающее устройство подсоединить к тепловычислителю ВКТ9, как показано на схеме, вычислитель при этом передает основные данные из сохраненного архива за запрашиваемый период.
Базовая программа верхнего уровня для вычислителей ВКТ поставляется бесплатно. Удобное меню и, простота настройки, быстрый доступ к панели электрических соединений, включенные готовые схемы теплопотребления, широкий набор функций сделали тепловычислитель ВКТ одним из самых популярных приборов в своём классе в России.
Все измерительные приборы, входящие в состав теплосчетчика ТСК-ТК-9 имеют межповерочный интервал 4 года. Поверку ультразвуковых расходомеров РУС-1 можно проводить без демонтажа первичного преобразователя согласно документации методике поверки.
-
